SMT軟板貼片加工在電子制造領域的精密核心工藝

SMT對于軟板而言其加工過程更為精細和獨特。首先是 PCB 板的設計與制作，根據電子產品的功能需求，利用專業的設計軟件繪制出精確的電路圖案，并通過光刻、蝕刻等一系列復雜的工藝將電路轉移到柔性基板上，形成具有特定導電路徑的 PCB 板。這一過程中線路的精度和布局合理性，直接影響后續貼片加工的質量。接下來是SMT軟板貼片加工在電子制造領域的精密核心工藝攻略。

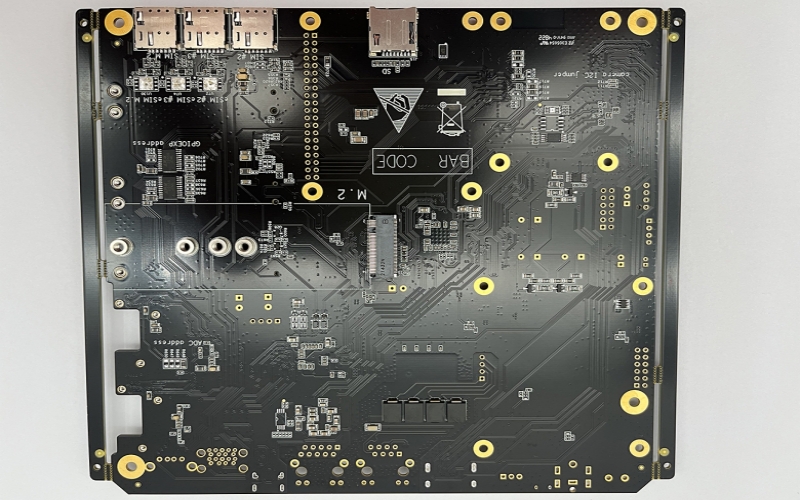

一、SMT 軟板貼片加工的技術原理與流程

首先是 PCB 板的設計與制作，接著進入錫膏印刷環節。錫膏作為一種重要的焊接材料，通過鋼網模板精準地涂覆在 PCB 板的焊盤上。鋼網的開口形狀、尺寸以及厚度都經過精心設計，以確保錫膏能夠均勻、適量地分布在焊盤位置，為元件的牢固焊接奠定基礎。

隨后是元件貼裝，這是 SMT 軟板貼片加工的核心步驟之一。借助高精度的貼片機，根據預先編程的程序，快速而準確地將各種規格的電子元件，如芯片、電阻、電容、電感等，拾取并放置在 PCB 板的相應焊盤上。貼片機的貼裝精度可達到微米級別，能夠?qū)崿F(xiàn)對微小元件的高效、精準操作，大大提高了生產效率和產品良率。

完成元件貼裝后，便進入到回流焊接工序。將貼裝有元件的 PCB 板送入回流焊爐中，按照設定的溫度曲線進行加熱。在這個過程中錫膏經歷升溫、保溫、熔化和冷卻凝固幾個階段，使元件引腳與 PCB 板焊盤之間形成良好的電氣連接，從而實現元件的可靠焊接。整個回流焊接過程需要嚴格控制溫度參數，以避免因過熱導致元件損壞或焊接不良等問題。

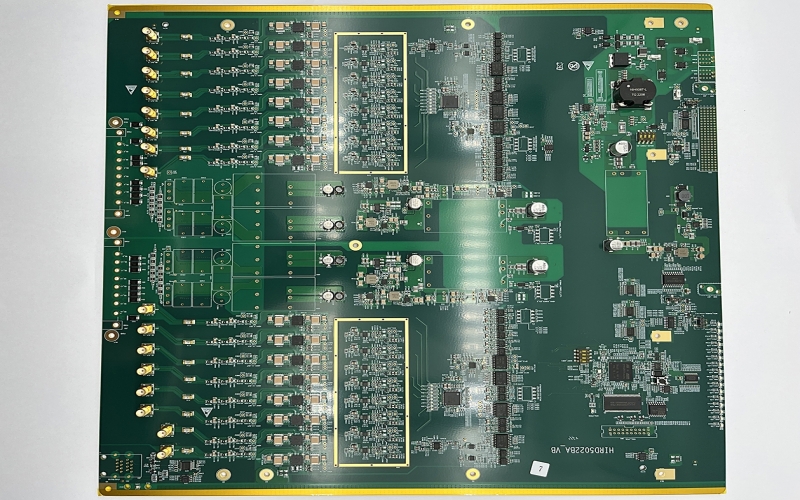

二、SMT 軟板貼片加工的關鍵設備與技術支持

1）高精度貼片機

貼片機是 SMT 軟板貼片加工生產線中的“心臟”設備。它集成了先進的機械傳動系統、光學識別系統和智能控制系統。機械傳動系統保證了貼片頭在三維空間內的高速、平穩移動，能夠在短時間內完成大量元件的貼裝任務。光學識別系統則通過對 PCB 板上，標記點和元件的特征進行實時圖像采集和分析，實現對貼裝位置的精確校準，確保元件能夠準確無誤地放置在指定位置。

智能控制系統可以根據不同的產品型號和生產需求，靈活調整貼裝順序、速度和壓力等參數，提高生產的靈活性和適應性，如一些高端貼片機采用了飛行對中技術，能夠在貼片頭移動過程中實時調整元件的姿態，進一步縮短了貼裝周期，提升了生產效率。

2）先進的回流焊爐

回流焊爐的性能直接影響著，焊接質量和產品的可靠性?，F(xiàn)代回流焊爐通常采用多溫區控溫技術，能夠根據不同的焊接工藝要求，精確設置各個溫區的溫度。熱風循環系統是回流焊爐的關鍵組成部分，它通過高效的風扇和特殊的風道設計，使爐內溫度均勻分布，保證 PCB 板在焊接過程中受熱一致。此外一些回流焊爐還配備了氮氣保護裝置，在焊接過程中向爐內充入氮氣，降低氧氣含量，減少氧化現象的發生，從而提高焊接質量，尤其適用于對焊接質量要求較高的無鉛焊接工藝。

3）自動光學檢測系統

為了保證產品質量，AOI 系統在 SMT 軟板貼片加工中不可或缺。它利用光學原理對 PCB 板進行全面檢測，能夠快速識別出元件缺失、偏移、短路、立碑等常見的焊接缺陷。AOI 系統可以在生產過程中的不同階段進行檢查，如錫膏印刷后、元件貼裝后和回流焊接后。通過對采集到的圖像進行分析處理，與預設的標準模型進行對比，及時發現不合格品并進行標記，以便后續的維修或返工。這不僅提高了產品的一次合格率，也大大減少了人工檢測的工作量和誤差，有效保障了產品質量的穩定性。

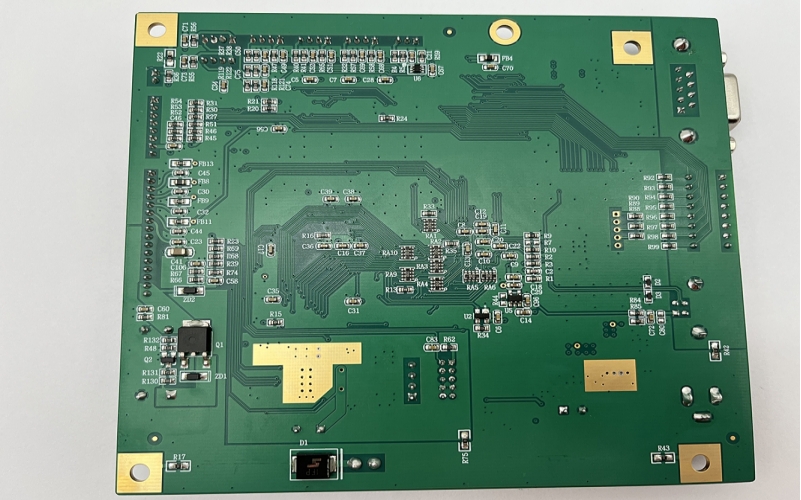

三、SMT 軟板貼片加工的質量控制要點

1）原材料檢驗

優質的原材料是保證 SMT 軟板貼片加工質量的前提。對于 PCB 板要檢查其基板材料的物理性能、線路的完整性和阻焊層的均勻性等。電子元件的質量更是至關重要，必須嚴格把控元件的進貨渠道，對每一批次的元件進行抽樣檢驗，包括外觀檢查、電氣性能測試等，如對于芯片類元件，要檢測其引腳的可焊性、內部電路的連通性和功能是否正常；對于電阻、電容等被動元件，要測量其阻值、容值是否符合標稱值。只有確保所有原材料都符合高質量標準，才能為后續的生產環節奠定良好基礎。

2）工藝參數優化

在 SMT 軟板貼片加工過程中，各項工藝參數的合理設置對產品質量有著決定性影響。錫膏印刷的厚度、面積和粘度等參數需要根據 PCB 板的特性，和元件的類型進行調整。如果錫膏印刷過厚，可能會導致元件短路；印刷過薄，則會影響焊接強度。貼片機的貼裝壓力、速度和高度等參數也需要精心調試。

過大的壓力可能會損壞元件或 PCB 板；速度過快可能會引起元件移位；高度不準確會導致焊接不良。回流焊接的溫度曲線更是關鍵，要根據錫膏的特性、PCB 板的材質和元件的耐熱性等因素，制定出合適的溫度曲線，確保焊接過程既能充分熔化錫膏，又不會對元件造成熱損傷。

3）過程監控與反饋

建立完善的過程監控系統是實現質量控制的重要手段。在生產線上的各個關鍵工序安裝傳感器和監測設備，實時采集生產數據，如溫度、濕度、氣壓、設備運行狀態等信息。通過對這些數據的分析和處理，可以及時發現潛在的質量問題，并采取相應的措施進行調整，如當發現回流焊爐內某個溫區的溫度出現異常波動時，能夠立即發出警報，提醒工作人員進行檢查和維護。同時鼓勵一線員工積極參與質量控制，發現問題及時反饋給上級部門，形成一個良性的質量改進循環。

SMT 軟板貼片加工的發展趨勢一方面，為了滿足電子產品輕薄短小、高性能的需求，SMT 軟板貼片加工將朝著更高精度、更小尺寸的方向發展，如出現了能夠處理 0.2mm 甚至更小間距元件的貼片機，以及對微型化元件進行可靠焊接的新型焊接技術。另一方面智能制造成為行業發展的主流趨勢。

通過引入工業互聯網、大數據分析和人工智能等先進技術，實現生產過程的自動化、智能化和信息化。生產設備之間的互聯互通使得生產調度更加高效，能夠根據訂單需求快速調整生產計劃；大數據分析可以幫助企業深入了解生產過程中的各種問題，挖掘潛在的優化空間；人工智能技術則應用于質量檢測、故障診斷等領域，進一步提高生產效率和產品質量。

四、百千成電子SMT貼片加工工藝認證的質量管控體系

1）來料質量管控：從源頭保障產品質量

原材料的質量直接決定了，SMT貼片加工產品的最終質量，百千成電子建立了嚴格的來料質量管控體系，確保所有原材料都符合認證標準要求：

① 供應商準入與管理：制定供應商準入標準，對原材料供應商進行多維度評估，評估內容包括供應商的資質認證（如ISO 9001、RoHS認證等）、生產能力、質量管控體系、過往合作記錄、客戶評價等。只有通過評估的供應商才能進入合格供應商名錄，并簽訂質量保證協議，明確原材料的質量要求、驗收標準與違約責任。

同時建立供應商動態考核機制，每季度對供應商進行一次綜合考核，考核指標包括原材料合格率、交付及時性、售后服務質量等，考核結果分為A、B、C、D四個等級，A等級供應商可獲得更多合作訂單，D等級供應商將被淘汰出合格供應商名錄。

② 原材料檢驗：所有原材料到貨后，需經過“外觀檢驗.尺寸檢驗.性能檢驗.標識檢驗”四個環節的嚴格檢驗，檢驗合格后方可入庫使用：

2.1 外觀檢驗：檢查PCB板是否有翹曲、變形、劃痕、氧化等缺陷，元器件是否有引腳變形、破損、標識模糊等問題，焊膏是否有結塊、分層等現象；

2.2 尺寸檢驗：使用卡尺、千分尺、投影儀等設備，檢測PCB板的厚度、翹曲度、焊盤尺寸，元器件的引腳間距、封裝尺寸等關鍵尺寸，確保符合設計要求；

2.3 性能檢驗：對元器件進行電氣性能測試（如電阻、電容、電感的參數測試），對焊膏進行粘度、顆粒度、潤濕性能測試，對PCB板進行絕緣電阻測試、耐壓測試等；

2.4 標識檢驗：檢查原材料的標識是否清晰、完整，是否包含產品名稱、規格型號、生產日期、保質期、供應商名稱等信息，確保原材料的可追溯性。

若原材料檢驗不合格，檢驗人員需立即將不合格品隔離，并出具《來料不合格品報告》，通知采購部門與供應商，根據不合格程度采取退貨、換貨、讓步接收等處理措施，同時對不合格原因進行分析，若為供應商責任，要求供應商制定整改措施，并跟蹤整改效果；若為共性問題，及時調整供應商考核標準或準入要求。

2）過程質量管控：實時監控生產全流程

過程質量管控是確保SMT貼片加工符合認證標準的核心，百千成電子通過“參數監控.抽樣檢測.異常處理”的閉環管理，實現對生產過程的全方位管控：

① 關鍵工藝參數實時監控：對焊膏印刷、元器件貼裝、回流焊等關鍵工序的工藝參數進行實時監控，采用MES（制造執行系統）記錄每一批次產品的生產參數，包括印刷壓力、印刷速度、貼裝精度、回流焊溫度曲線等，監控數據實時上傳至服務器，可追溯、可查詢，同時設置參數預警閾值，當參數超出預警范圍時，系統會自動發出聲光報警，提醒操作人員及時調整，避免批量質量問題的發生。

② 抽樣檢測與統計分析：采用SPC統計過程控制方法，對生產過程中的產品進行抽樣檢測，抽樣方案根據產品批量與重要程度確定，通常采用GB/T 2828.1.2012中的抽樣標準，抽樣比例為0.5%.5%。檢測項目包括貼裝精度、焊點質量、電氣性能等，檢測數據記錄在過程檢驗記錄表單中，并繪制控制圖（如X.R圖、P圖等），通過控制圖分析生產過程的波動情況，識別過程異常。若發現過程波動超出控制范圍，立即停止生產，組織技術人員分析異常原因，制定糾正措施，待措施落實并驗證有效后，方可恢復生產。

③ 不合格品控制：在生產過程中發現的不合格品，需立即進行隔離標識，防止與合格品混淆。不合格品分為輕微不合格、一般不合格與嚴重不合格三類：

3.1 輕微不合格：不影響產品性能與使用的外觀缺陷，如PCB板上的微小劃痕，經客戶同意后可讓步接收，同時記錄不合格情況，跟蹤改進；

3.2 一般不合格：影響產品部分性能但可修復的缺陷，如焊點虛焊、貼裝偏移等，由技術人員進行返修，返修后需重新檢測，合格后方可流入下一道工序；

3.3 嚴重不合格：無法修復或修復后仍無法滿足質量要求的缺陷，如元器件錯件、PCB板變形等，需進行報廢處理，并分析不合格原因，制定預防措施，避免類似問題再次發生。

SMT軟板貼片加工在電子制造領域的精密核心工藝，SMT 軟板貼片加工作為現代電子制造產業的核心環節，其技術水平和質量控制直接關系到電子產品的性能和可靠性。通過高精度自動化設備將微型元件精準焊接至柔性電路板表面。其工藝流程涵蓋錫膏印刷、高速貼片、回流焊接及光學檢測等關鍵步驟。
